Подумывал о том чтобы собрать ГИТС. Поиск google нечего не дал, только на Пиках - интересно с чем это связано. Может кто то делал подобный прибор? Поделитесь а

. Спасибо.

defunct

Mar 17 2007, 05:20

Цитата(Яrik @ Mar 16 2007, 23:46)

Поиск google нечего не дал, только на Пиках

Ну соберите на PIC'е в чем сложность то?
Или почитайте теорию да сделайте с нуля на AVR'ке - будет доп. бонус - полное понимание того как оно работает и как с ним работать. ;>
Если PIC тянет, то AVR, у которого производительность минимум в 4 раза выше, потянет запросто.

sseett

Mar 17 2007, 06:03

Попадались и на AVR.
Вот проект, который можно приспособить под это дело.
http://instruct1.cit.cornell.edu/courses/ee476/video/
Там же (Cornell) куча проектов с видео-выводом.
Удачи!

beer_warrior

Mar 17 2007, 09:47

Вообще-то сделать конечно можно...
Но, решения, где нету сильно заковыристых алгоритмов, но нужна высокая скорость и точность нужно делать на ПЛИС.

ShuraM

Mar 17 2007, 10:41

Есть такие проекты.
Поищите по словам "AVR VIDEO"

http://dimelec.web1000.com/EN-generator.html

Яrik

Mar 19 2007, 16:30

Всем спасибо! Поглядел.

Насколько я понял (поправте если не так) просмотрев и интернете материал по данной теме, сам микроконтроллер не способен сгенерировать весь ПЦТС, необходимо применять специальные микросхемы-кодеры соответсвуюющей системы. Поэтому простое карманное устройство неполучется.

=GM=

Mar 19 2007, 17:23

Цитата(Яrik @ Mar 19 2007, 13:30)

Насколько я понял (поправьте, если не так), просмотрев в интернете материал по данной теме, сам микроконтроллер не способен сгенерировать весь ПЦТС, необходимо применять специальные микросхемы-кодеры соответсвуюющей системы. Поэтому простое карманное устройство неполучется.

Если вы хотите полный пцтс (полоса 6.0 МГц) непременно получить цифровым способом, то надо выдавать выборки на цап с частотой не менее 12 МГц. Такое вполне под силу средненькому ЦСП, скажем С55хх семейства, поскольку вам нужен портабельный вариант.

Теперь по потребной памяти. Время для передачи одного кадра 64мкс*625=40мс. 40000мкс/0.083=480 Кбайт. Три корпуса - процессор, цап и память, и у вас компактный прибор(:-). Вот здесь немного обсуждали http://telesys.ru/wwwboards/dsp/249/messages/26070.shtml

ShuraM

Mar 19 2007, 18:20

Цитата(Яrik @ Mar 19 2007, 15:30)

Всем спасибо! Поглядел.

Насколько я понял (поправте если не так) просмотрев и интернете материал по данной теме, сам микроконтроллер не способен сгенерировать весь ПЦТС, необходимо применять специальные микросхемы-кодеры соответсвуюющей системы.

Смотря что собираетесь генерировать.

На AVR с программным кодером
http://www.serasidis.gr/circuits/colour_ba...our_bar_gen.htm
http://www.ondraszek.ds.polsl.gliwice.pl/~.../avr/index2.php

Как это работает
http://www.rickard.gunee.com/projects/video/sx/howto.php

Цитата(Яrik @ Mar 19 2007, 15:30)

Поэтому простое карманное устройство неполучется.

Смотря какой карман

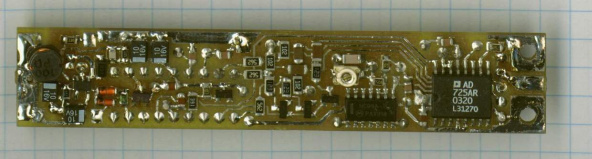

Микрогенератор с кодером PAL AD725. Плата имеет размер 17 Х 90 мм Правда на ПИК.

beer_warrior

Mar 19 2007, 22:14

Цитата

Поэтому простое карманное устройство неполучется.

Лет 10 назад я работал на киевском телецентре, еще старом, на Крещатике 26. Примерно в те времена начали приходить в пользование буржуйские приборы (всякие Роде-Шварцы и Ампекы) и творчество наших малых предприятий. Основной парк состоял из советской техники 70-80-х.
Однажды к нам в руки попал комплекс от Р-Ш, для полного контроля ТВ сигнала. Был устроен тест-драйв. После него я перестал верить во всяческие "Ласпи" итп.

Прибор - победитель был местного разлива и представлял собой десяток ПЗУшек серии 556, несколько корпусов 531 логики (на тот момент самой скоростной) и ЦАПа. ТВ сигнал нескольких стандартов был разложен на отсчеты и выдавался на ЦАП. Параметры были близки к идеальным, долговременная стабильность.... понятно.

Сегодня, я думаю, все это можно уложить в два корпуса.

P.S. Сугубое ИМХО. Опыт работы с профессиональной видеотехникой, привел меня к пониманию, что цветные полосы годятся только для иллюстраций к учебникам. Обычное сетчатое поле, прекрасно покажет и полосу пропускания и качество режекции и геометрию и многое другое.
Такую зверушку можно без труда построить на АВРе или мелкой Альтере.

Яrik

Mar 19 2007, 23:33

Цитата

Микрогенератор с кодером PAL AD725. Плата имеет размер 17 Х 90 мм Правда на ПИК

А что то подобное есть для системы СЕКАМ?

ShuraM

Mar 20 2007, 00:03

Цитата(Яrik @ Mar 19 2007, 22:33)

А что то подобное есть для системы СЕКАМ?

Добавьте в приглянувшийся вариант кодер SECAM TDA8505 и будет Вам счастье

В журнале "Радио №6 за 2005" опубликован PAL/SECAM генератор с кодером на КР556РТ4.

Цитата

«Радио» >> 2005 >> Июнь

Г. Накаряков. Генератор телевизионных сигналов на микроконтроллере.

Для повторения радиолюбителям предлагается еще одна конструкция на PIC-контроллере — генератор телевизионных сигналов (см. 1-ю с. обложки). Он формирует испытательные изображения для проверки и настройки видеоаппаратуры, работающей как по системе SECAM, так и по системе PAL: вертикальные цветные полосы SECAM, горизонтальные полосы PAL, центральный крест, шахматное, сетчатое, зеленое, красное и синее поля.

Основа прибора — PIC-контроллер PIC16F84-04P. Кроме него, генератор содержит ППЗУ КР556РТ4А, микросхемы HD74HC04N (отечественный аналог — КР1564ЛН1), SN74HC74N (К555ТМ2), 7805 (КР142ЕН5А), ВЧ модулятор от игровой видеоприставки SEGA и транзистор КТ3102А. Даны HEX-файл прошивки микроконтроллера для одной из версий программы, коды программирования ППЗУ, чертеж печатной платы устройства.

Цитата(beer_warrior @ Mar 19 2007, 21:14)

После него я перестал верить во всяческие "Ласпи" итп.

Для разных задач разные приборы по цене и по характеритикам.

beer_warrior

Mar 20 2007, 01:30

Цитата

Для разных задач разные приборы по цене и по характеритикам.

Ласпи это вообще не прибор. Он не в один допуск не влезал.

Яrik

Mar 20 2007, 15:35

Цитата

В журнале "Радио №6 за 2005" опубликован PAL/SECAM генератор с кодером на КР556РТ4.

Нормальний приборчик! А не подскажите чем и как програмировать ПЗУ КР556РТ4. Спасибо.

geron83

Dec 21 2010, 15:58

Надеюсь не накажут, если отвечу в старой теме.

Для програмирования ПЗУ КР556РТ4 в инете есть программатор по ссылке njnmnp.narod.ru/prog/prom/re3_rt4.html - говорят, самый удачный вариант на просторах интернета.

Автор, вроде, частенько бывает на этом форуме.
Вообще то, я чуток не для этого хотел написать в этой теме...Хочу собрать генератор телевизионных сигналов типа Г6-35(http://www.energoportal.ru/unit57003.htm). Подходящих схем, увы на просторах не заметил... Можно на микроконтроллерах. Ясно дело, что "всяческие "Ласпи" и "вертикальные цветные полосы SECAM, горизонтальные полосы PAL, центральный крест, шахматное, сетчатое, зеленое, красное и синее поля" маловато будет... Вообщем, такая мечта.

МП41

Dec 22 2010, 05:51

Цитата(Яrik @ Mar 20 2007, 20:35)

А не подскажите чем и как програмировать ПЗУ КР556РТ4.

Наверное собрать на транзисторах типа П213Б или на лампах. Не обижайтесь, это я конечно язвлю, но я просто не понимаю, как можно использовать такие несовременные компоненты сегодня. Эта микросхема греется как печка. Собирал давно на ней генератор логотипа.

Цитата(geron83 @ Dec 21 2010, 20:58)

Для програмирования ПЗУ КР556РТ4 в инете есть программатор по ссылке njnmnp.narod.ru/prog/prom/re3_rt4.хтм

Осторожно, ссылка с трояном. Касперский сказал по секрету.

Если не ошибаюсь, то где-то видел реализацию на Xmega.

geron83

Dec 22 2010, 12:51

Цитата(МП41 @ Dec 22 2010, 11:51)

Наверное собрать на транзисторах типа П213Б или на лампах. Не обижайтесь, это я конечно язвлю, но я просто не понимаю, как можно использовать такие несовременные компоненты сегодня. Эта микросхема греется как печка. Собирал давно на ней генератор логотипа.

Осторожно, ссылка с трояном. Касперский сказал по секрету.

Если не ошибаюсь, то где-то видел реализацию на Xmega.

Нет там никаких троянов

Сам заходил и скачивал исходники много раз - вроде жив.

Насчет РТ4 не знаю, но точные частотомеры Ч3-64 на микросхемах 556рт5 и рт7 до сих пор пользуются спросом. И частенько дохнуть именно эти ПЗУшки.
Для этого покупать специально программатор Фитон за 17 тыс. не каждому пожелаешь. Вот и приходиться заморачиваться.
А вот на "реализацию на Xmega" интересно было бы взглянуть...

aleksey_g

Dec 23 2010, 04:56

Цитата(geron83 @ Dec 22 2010, 17:51)

Ч3-64 на микросхемах 556рт5 и рт7 до сих пор пользуются спросом. И частенько дохнуть именно эти ПЗУшки.

Это старье лучше в музей сдать.

Как-то очень давно интересовался алгоритмами их программирования, ОБАЛДЕТЬ!
Пережигаемые перемычки после испарения имеют способность восстанавливаться. Поэтому рекомендовалось после
программирования выдержать их при определенной температуре какое-то время и повторно произвести программирование.
Но и эта процедура не гарантировала, что с течением времени испаренный металл в месте прожига не восстановит контакт.
Сейчас много более приличных микросхем памяти. Не думаю, что кто-нибудь согласится возиться с такой дрянью.
А жрут они...

ut1wpr

Dec 23 2010, 05:14

Цитата(geron83 @ Dec 21 2010, 22:58)

Надеюсь не накажут, если отвечу в старой теме.

Для програмирования ПЗУ КР556РТ4 в инете есть программатор по ссылке njnmnp.narod.ru/prog/prom/re3_rt4.html - говорят, самый удачный вариант на просторах интернета.

Автор, вроде, частенько бывает на этом форуме.
Вообще то, я чуток не для этого хотел написать в этой теме...Хочу собрать генератор телевизионных сигналов типа Г6-35(http://www.energoportal.ru/unit57003.htm). Подходящих схем, увы на просторах не заметил... Можно на микроконтроллерах. Ясно дело, что "всяческие "Ласпи" и "вертикальные цветные полосы SECAM, горизонтальные полосы PAL, центральный крест, шахматное, сетчатое, зеленое, красное и синее поля" маловато будет... Вообщем, такая мечта.

Для начала отделите мух от котлет. Отдельно генератор испытательных сигналов, отдельно модуляторы PAL/SECAM. И то и другое имеется на просторах инета. Тема "такая мечта" совершенно не раскрыта. Перечислены основные испытательные сигналы, по которым мастер средней руки и канал цветности настроит, и сведение доведет. Для радиоканала нужен еще и ГКЧ, тоже не проблема, тоже есть решения, даже на СКВ от того же телевизора.
Словом, все есть, было бы желание и уверенность в необходимости этого. Ну а если "просто помечтать"...

Serjio

Dec 23 2010, 06:11

Можно Dendy для такого случая использовать. http://qrx.narod.ru/izm/g_its.htm Только вот в карман такая штука не влезет.

МП41

Dec 23 2010, 07:07

Цитата(Serjio @ Dec 23 2010, 11:11)

Можно Dendy для такого случая использовать. http://qrx.narod.ru/izm/g_its.htm Только вот в карман такая штука не влезет.

Если постараться, то влезет. Взять плату с разъёмом для картриджа (не для принтера, ну так называлось) и процессором и соорудить питание 5В. Я когда-то делал, но видеосигнал какой-то ущербный получается, с соотношением уровней что-то не так.

Цитата(geron83 @ Dec 22 2010, 17:51)

Нет там никаких троянов

Сам заходил и скачивал исходники много раз - вроде жив.

У меня стоит лицензионный Касперский. Думаю, ему виднее. Говорит, что какой-то троян-даунлоадер там.

Цитата(geron83 @ Dec 22 2010, 17:51)

Насчет РТ4 не знаю, но точные частотомеры Ч3-64 на микросхемах 556рт5 и рт7 до сих пор пользуются спросом. И частенько дохнуть именно эти ПЗУшки.
Для этого покупать специально программатор Фитон за 17 тыс. не каждому пожелаешь. Вот и приходиться заморачиваться.

Дык в том-то и дело, что для РТ4 и иже с ними это большая честь, особенно Фитон. От одного внешнего вида плохо становится, да ещё и от надписи 82 (год, когда сделано) - удавалось достать такие старые. Пользовался ручным самодельным программатором, один раз даже ошибся и не тот бит прошил... Даже обидно было.

Цитата(geron83 @ Dec 22 2010, 17:51)

А вот на "реализацию на Xmega" интересно было бы взглянуть...

Я не уверен, покопался, поискал, но покуда не нашёл. В любом случае Xmega+AD724 могут быть достойным вариантом.

UserM

Dec 23 2010, 08:01

Цитата(geron83 @ Dec 22 2010, 18:51)

Нет там никаких троянов

Цитата

File name:
re3_rt4.html

Antivirus results
AhnLab-V3 - 2010.12.23.04 - 2010.12.23 - -
AntiVir - 7.11.0.145 - 2010.12.23 - HTML/Infected.WebPage.Gen2
Antiy-AVL - 2.0.3.7 - 2010.12.23 - -
Avast - 4.8.1351.0 - 2010.12.22 - HTML:IFrame-JR
Avast5 - 5.0.677.0 - 2010.12.22 - HTML:IFrame-JR
AVG - 9.0.0.851 - 2010.12.23 - HTML/Framer
BitDefender - 7.2 - 2010.12.23 - Trojan.Script.229165
CAT-QuickHeal - 11.00 - 2010.12.23 - -
ClamAV - 0.96.4.0 - 2010.12.23 - PUA.HTML.Infected.WebPage-2
Command - 5.2.11.5 - 2010.12.23 - JS/IFrame.GJ
Comodo - 7158 - 2010.12.23 - -
DrWeb - 5.0.2.03300 - 2010.12.23 - -
Emsisoft - 5.1.0.1 - 2010.12.23 - Trojan-Downloader.JS.Shadraem!IK
eSafe - 7.0.17.0 - 2010.12.22 - -
eTrust-Vet - 36.1.8056 - 2010.12.23 - JS/Shadraem.A
F-Prot - 4.6.2.117 - 2010.12.22 - JS/IFrame.GJ
F-Secure - 9.0.16160.0 - 2010.12.23 - Trojan.Script.229165
Fortinet - 4.2.254.0 - 2010.12.23 - -
GData - 21 - 2010.12.23 - Trojan.Script.229165
Ikarus - T3.1.1.90.0 - 2010.12.23 - Trojan-Downloader.JS.Shadraem
Jiangmin - 13.0.900 - 2010.12.22 - -
K7AntiVirus - 9.74.3319 - 2010.12.22 - Trojan
Kaspersky - 7.0.0.125 - 2010.12.23 - Trojan-Downloader.JS.Shadraem.a
McAfee - 5.400.0.1158 - 2010.12.23 - -
McAfee-GW-Edition - 2010.1C - 2010.12.23 - Heuristic.BehavesLike.JS.Infected.A
Microsoft - 1.6402 - 2010.12.23 - Trojan:JS/Iframe.F
NOD32 - 5726 - 2010.12.22 - -
Norman - 6.06.12 - 2010.12.23 - -
nProtect - 2010-12-23.01 - 2010.12.23 - -
Panda - 10.0.2.7 - 2010.12.22 - JS/Redirector.Q
PCTools - 7.0.3.5 - 2010.12.23 - -
Prevx - 3.0 - 2010.12.23 - -
Rising - 22.79.02.04 - 2010.12.23 - Hack.Exploit.Script.HTML.IFrame.o
Sophos - 4.60.0 - 2010.12.23 - Mal/ObfJS-CB
SUPERAntiSpyware - 4.40.0.1006 - 2010.12.23 - -
Symantec - 20101.3.0.103 - 2010.12.23 - -
TheHacker - 6.7.0.1.104 - 2010.12.21 - -
TrendMicro - 9.120.0.1004 - 2010.12.23 - -
TrendMicro-HouseCall - 9.120.0.1004 - 2010.12.23 - -
VBA32 - 3.12.14.2 - 2010.12.23 - Trojan-Downloader.JS.Iframe.bve
VIPRE - 7768 - 2010.12.23 - Trojan-Downloader.JS.Shadraem.a (v)
ViRobot - 2010.12.23.4215 - 2010.12.23 - -
VirusBuster - 13.6.108.0 - 2010.12.22 - JS.Shadraem.Gen
File info:
MD5: f2ec063d3783be0e11bfdd1cdd545232
SHA1: 46dfb0f882f7db7264620269b9f91c2fdba74283
SHA256: 52f01928e5eb33aa2c93a113b33529e28c5eca0c8532b3e3e2627c3f4fc35104
File size: 17427 bytes
Scan date: 2010-12-23 10:49:20 (UTC)

МП41

Dec 23 2010, 08:11

Может скорее "нет на компе никакого антивируса"?. Даже страшно становится, что вся эта бяка втихаря делает.

geron83

Dec 23 2010, 15:51

Цитата(ut1wpr @ Dec 23 2010, 11:14)

Для начала отделите мух от котлет. Отдельно генератор испытательных сигналов, отдельно модуляторы PAL/SECAM. И то и другое имеется на просторах инета. Тема "такая мечта" совершенно не раскрыта. Перечислены основные испытательные сигналы, по которым мастер средней руки и канал цветности настроит, и сведение доведет.

Мда... вы почитайте внимательно описание на ваших просторах инета про назначение прибора Г6-35 и попробуйте потом сравнить вашим "ЛАСПИ" и тому подобных. Потом поймете, кто кому "мух от котлет".
Палемику насчет вирусов устраивать не собираюсь - сайт и исходники существуют уж много лет, и многим радиолюбителям этот программатор помог в работе...

ссылку обсуждали на многих форумах и никто не жаловался на всякие вирусы...

ae_

Dec 25 2010, 03:13

Цитата(geron83 @ Dec 24 2010, 02:51)

...ссылку обсуждали на многих форумах и никто не жаловался на всякие вирусы...

Архив с исходниками и схемой в порядке, прямая ссылка: http://njnmnp.narod.ru/prog/prom/155re3_556rt4.rar
Но на страничку сайта внедрён скрипт с вирусом "<script>function qfje(tTd){ var KMOIS=new Function("dKFCSdIW", ..."
Если на ПК не установлен антивирус, на эту ссылку лучше кликать с отключённой в браузере поддержкой JavaScript.
